Mosaik Frontplatten
Frontplattensystem im Rastermaß 25/50mm für M2 und M3 Schrauben
Kombinierbar mit P0170
| Teilenummer | Bezeichnung |
|---|---|
| P0188-01-b | Raster für 200x100 M2, Gewinde geschnitten, Schrauben an den Rahmenkanten Abstand vergrößert |
| P0188-02-a | Frontelement 2x1 4mm Buchsen\ \ Beschriftungsfenster 6x30mm |
| P0188-03-a | Frontelement 1x1 blank |
| P0188-04-a | Frontelement 2x1 blank |
| P0188-05-a | Frontelement 2x2 blank |
| P0188-06-a | Raster für 300x200 M2, Gewinde geschnitten, Eckbohrugen noch zu dicht beieinander |
| P0188-07-a | Frontelement 2x2 Anzeigefenster |
| P0188-08-a | Diarahmen 2x2 für -07 |
| P0188-09-a | Frontelement 2x3 Anzeigefenster groß |
| P0188-10-a | Acryleinsatz Anzeigefenster groß |
| P0188-11-b | Raster für Anzeige 300x200 M2, Gewinde geschnitten, Schrauben an den Rahmenkanten Abstand vergrößert |
| P0188-12-a | Acryleinsatz Anzeigefenster 2x2 M3 |
| P0188-13-a | Raster für Anzeige 300x200 M3, Gewinde geschnitten |
| P0188-14-a | |
| P0188-15-a | Rückwand für Anzeige 300x200 M2, Gewinde geschnitten |
| P0188-16-a | Rückwand für Anzeige 300x200 M3, Gewinde geschnitten |
| P0188-17-a | Frontelement 1x1 Anzeige |
| P0188-18-a | Anzeigefenster 1x1 |
| P0188-19-a | Reflektor 1x1 Anzeige |
| P0188-20-b | Wandhalter 200mm für Panel 300x200, Schlitze für M6, größerer Abstand zur Wand. |
| P0188-21-a | Haltescheiben Durchmesser 10mm für -20 |
| P0188-22-a | Kabelhalter M2 50mm lang |
| P0188-23-a | Kabelhalter M3 50mm lang |

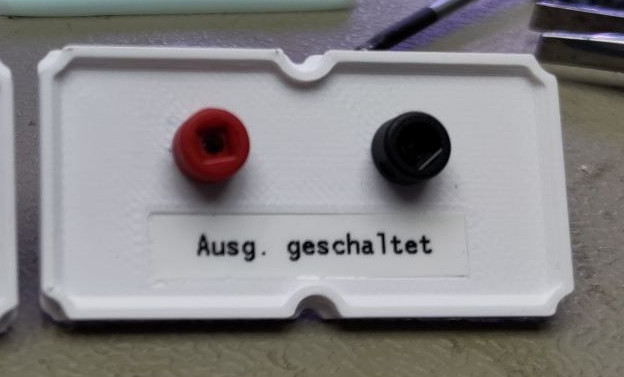

| P0188-24-a | Frontelement 2x1 2mm Buchsen\ \ Beschriftungsfenster 6x30mm |
| P0188-25-a | Frontelement 2x2 Steckdoseneinsatz System 45 M2\ \ Frontausschnitt ist noch etwas zu eng |
| P0188-26-b | Frontelement 2x2 Steckdoseneinsatz System 45 M3 Frontausschnitt erweitert |
| P0188-27-a | Frontplatte Blind 2x2 M3 Flachrundkopfschrauben |
| P0188-28-a | Raster für Steckdoseneinsatz 3,5 Felder (rechts offen) |
| P0188-29-a | Raster für Steckdoseneinsatz 4 Felder +2x0,5 (Mittenteile)\ \ Durch diese Aufteilung ist eine Überlappung um mind.2 Schrauben an den Stoßstellen sichergestellt |
| P0188-30-a | Firmware für Arduino Mega World Domination Panel |
| P0188-31-a | Software Statuswebserver World Domination Panel |
Quellen
-
Mosaikfrontplatten\https://github.com/MakeMagazinDE/OpenSCAD_Frontplatten
-
Schriftart Osifont für Teilebeschriftung (Erhaben oder Versenkt)\https://github.com/hikikomori82/osifont
